Xintai Shandong Hongzhitai 신에너지 기술 시운전 완료

1. 시운전 완료

산둥성 신타이에 위치한 Shandong Hongzhitai New Energy Technology Co., Ltd.의 스위치기어 설치가 시운전을 완료했습니다.

시운전은 장비가 설치가 아닌 작동 시스템이 되기 시작하는 단계입니다. 모든 회로는 도면을 추적하고, 모든 보호 장치는 설정 및 검증되며, 모든 인터록, 신호 및 표시는 그 뒤에 있는 장비에 대한 진실을 말하도록 확인됩니다.

이 모든 작업이 완료되어야만 이 사진 속 방은 캐비닛 열이 아닌 변전소가 됩니다.

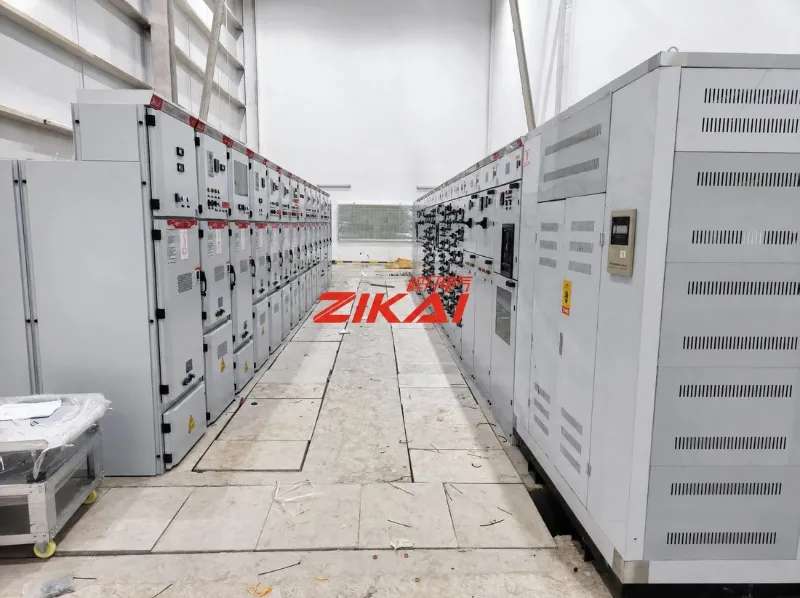

그림 01  Xintai 현장의 고압 배전반실. KYN28A-12 패널이 작동 통로를 가로질러 서로 마주보며 두 줄로 배열되어 있습니다.

2. 설치품 : KYN28A-12 Metal-Clad Switchgear

주요 장비는 KYN28A-12 금속 피복 인출형 스위치기어입니다. 실내, 3상, 50Hz이며 3.6kV ~ 12kV의 단일 버스바 및 단일 버스바 단면형 시스템용으로 제작되었습니다.

그 기능은 전기 에너지를 수신 및 분배하고 연결된 회로를 제어, 보호 및 모니터링하는 것입니다. 따라서 들어오는 공급, 나가는 공급 장치, 계량 및 보호가 모두 한 방에서 만나는 지점이 됩니다.

패널 전면에서 배열을 읽을 수 있습니다. 런의 헤드에는 첫 번째 버스바 섹션을 위한 유입 절연 패널과 두 번째 버스바 섹션을 위한 유입 패널이 있고, 그 뒤에는 전면에 표시된 630A 등급의 회로 차단기 패널이 있습니다.

각 패널은 QR 코드 식별, 단선 다이어그램 및 안전 경고와 함께 G01, G02 이상의 숫자로 식별됩니다.

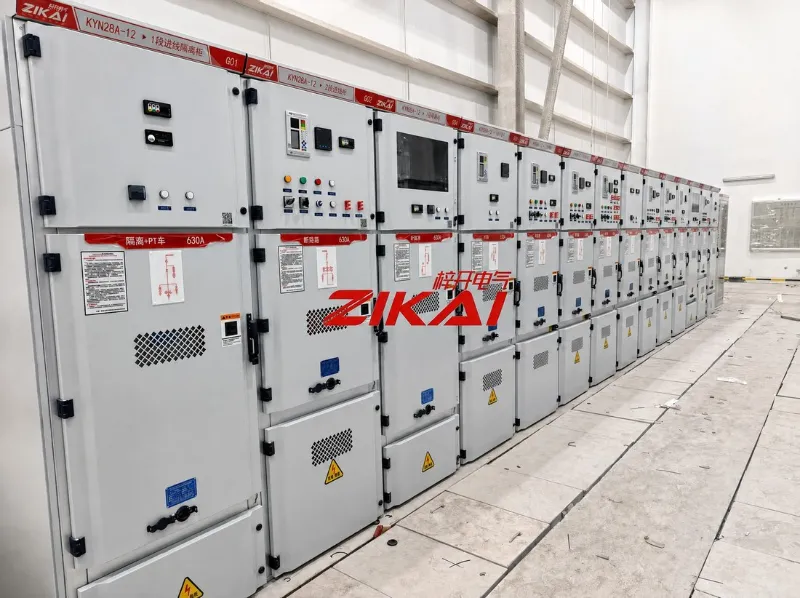

그림 02  KYN28A-12 패널. 패널 번호 지정, 회로 이름, 630A 등급, 단선 다이어그램 및 전면에 QR 코드 식별이 있습니다.

3. DC 배터리 화면

스위치기어 옆에는 DC 배터리 스크린이 있습니다. 이는 주 전원이 없을 때 보호, 제어 및 표시를 유지하는 대기 소스입니다. 바로 이때가 해당 회로가 가장 중요한 순간입니다.

스크린은 충전 및 분배 섹션을 배터리 뱅크 자체와 결합하여 전체 DC 시스템을 한 곳에서 검사할 수 있습니다. 사진에서 배터리 스트링과 계측 전면 패널은 동일한 인클로저에 있습니다.

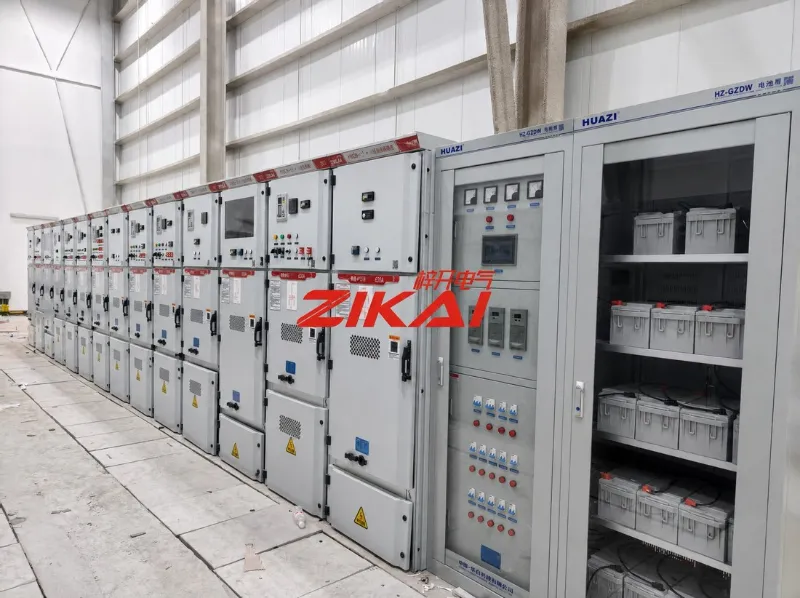

그림 03  계측 전면 패널과 배터리 뱅크가 동일한 인클로저에 들어 있는 DC 배터리 화면.

4. "시운전 완료"의 의미

시운전 승인은 수행된 작업의 목록입니다. 우리의 글은 다음과 같습니다:

• 모든 회로는 패널별로 도면을 기준으로 추적 및 확인됩니다.

• 설계대로 적용되고 작동이 검증된 보호 설정

• 주행 중 정렬 및 상호 교환 가능성을 점검한 인출형 트럭

• 인터록 및 안전 셔터가 검증되었으므로 패널이 순서대로 작동되지 않습니다.

• 현장 조건에 따라 확인되는 표시, 측정 및 경보 신호

• 통전 전 절연 및 절연 테스트 통과

• 라벨링, 다이어그램 및 실제 사이트가 합의되었습니다.

사진에는 ​​하나도 안보이네요. 이 모든 것이 방이 그림에 표시된 대로 작동하는지 여부를 결정합니다.

5. 현장 기록

동일한 런의 두 가지 보기: 스위치기어 라인의 전체 길이와 열 사이의 작동 통로. 바닥 표시, 접근 공간 및 번호에 대한 각 패널의 위치는 이 단계에서 확인되는 부분입니다.

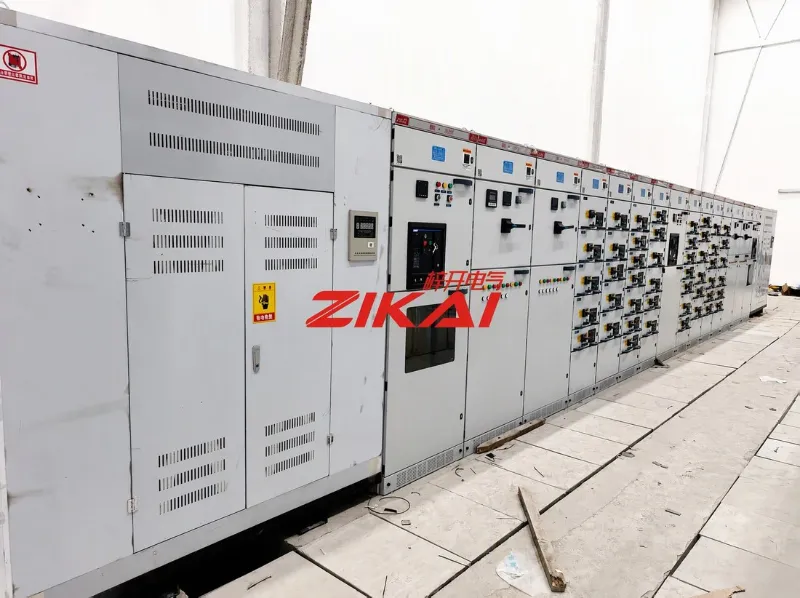

그림 04  길이를 따라 본 개폐기 라인, 패널 전면, 보호 장치 및 계기판이 순서대로 표시됩니다.

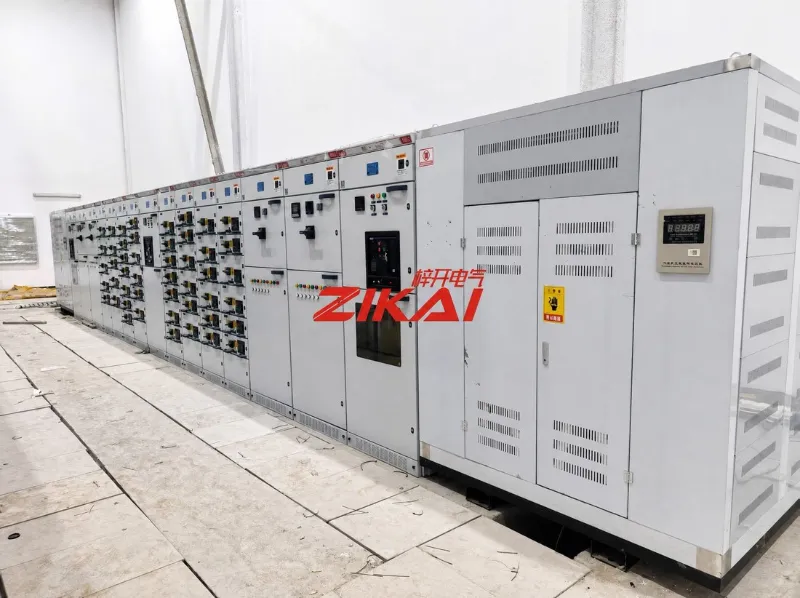

그림 05  운영 통로. 패널 전면, 등급 및 안전 경고, 접근 공간이 실행 ​​중에 명확하게 유지됩니다.

6. 지카이전기 소개

Shanghai Zikai Electric Co., Ltd.(ZIKAI)는 중전압 스위치기어, 저전압 배전 어셈블리, 박스형 변전소, 전주 장착형 및 실외 진공 회로 차단기, 커패시터 보상 장치 및 관련 배전 장비 등 완전한 전력 장비 패키지를 제조, 개조 및 서비스합니다.

프로젝트는 장비 공급부터 설치, 시운전까지 진행됩니다.
