9개의 변전소. 하나의 완전한 변경.

Zikai Electric, 신장 카슈가르에 있는 미국식 변전소 9곳의 커패시터 교체 완료

카슈가르(Kashgar)의 바람에 날린 지역에서 9개의 미국식 변전소가 방금 커패시터 보상 장치를 교체했습니다. 즉, 오래된 커패시터가 나가고 새 뱅크가 들어가고 위상 점검과 스위칭 테스트가 완료되었습니다. 서류상으로는 간단한 작업처럼 보입니다. 하지만 실제로 이러한 장치가 향후 10년 동안 어떻게 작동할지 결정하는 것은 사진에서 볼 수 없는 모든 것입니다.

1. 프로젝트 개요

2. 커패시터 교체에 주의가 필요한 이유

저전압 배전 시스템에서 커패시터 뱅크는 고장이 나기 전까지는 아무도 눈치 채지 못하는 조용한 구성 요소이며 전체 섹션이 영향을 받습니다. 그 임무는 무효 전력 보상입니다. 올바르게 설정하면 역률이 안정적으로 유지되고 선전류가 떨어지며 유효 변압기 용량이 확보됩니다. 잘못하면 손실이 증가하고 전압이 변동하며 역률 패널티 요금이 부과되기 시작합니다.

그렇기 때문에 커패시터 교체는 결코 단순한 교환이 아닙니다. 수년간 사용된 커패시터는 용량을 잃고 내부적으로 부풀어 오르고 성능이 저하됩니다. 스위칭 조정, 직렬 리액터 매칭, 캐비닛 배선 및 라벨링을 처리하지 않고 새 장치를 동일한 위치로 다시 떨어뜨리면 다음 오류는 시간 문제일 뿐입니다.

커패시터 교체는 시스템을 재설정하여 보상 기능, 스위칭 신뢰성 및 서비스 가능성을 설계된 상태로 한 번에 복원할 수 있는 기회입니다.

3. 현장: 모든 유닛을 열어서 점검함

옥외 부지에 9개의 유닛이 분산되어 있다는 것은 작업 공간이 흩어져 있고 창문이 꽉 찼다는 것을 의미합니다. 현장에서 작업한 기록입니다.

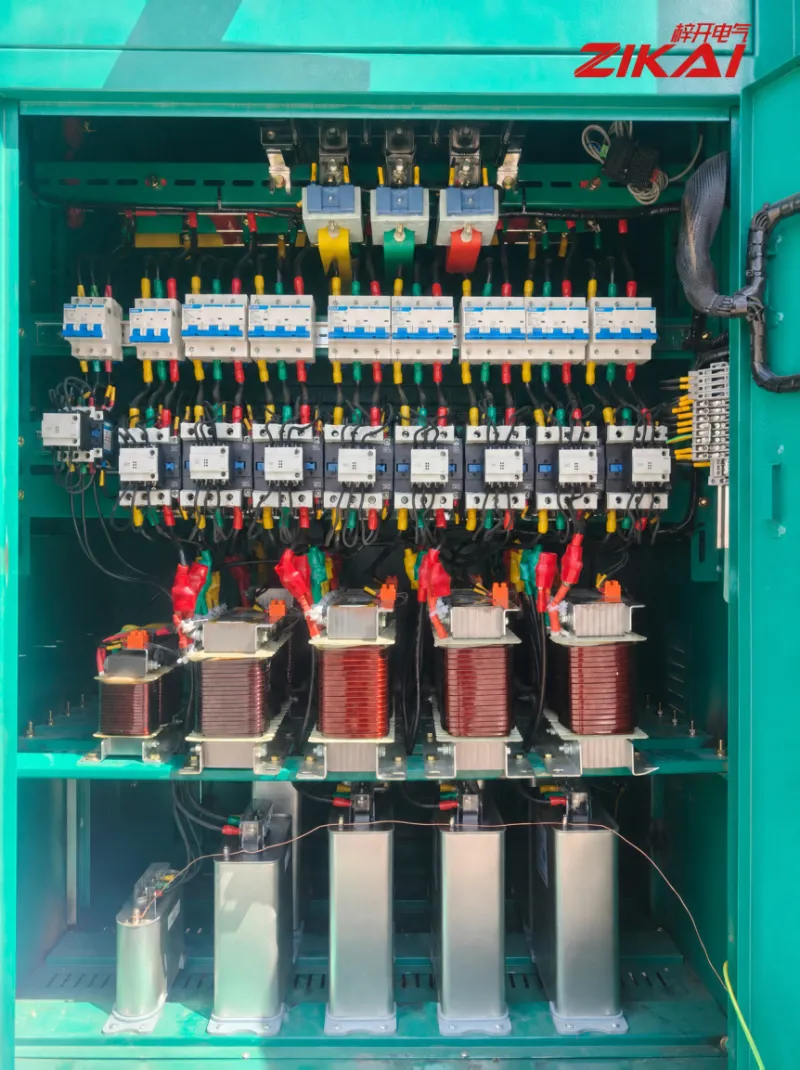

그림 01  커패시터 보상 캐비닛 내부. 위에서 아래로: 분기 보호용 소형 회로 차단기, 스위칭 접촉기, 직렬 리액터 및 베이스의 저전압 병렬 커패시터 뱅크입니다. 버스바와 나가는 도체는 노란색, 녹색, 빨간색으로 위상이 구분되어 있으며 각 회로에는 와이어 번호 슬리브가 있고 종단에는 ​​절연 부트가 있습니다. 이는 나중에 검사 또는 결함을 얼마나 빨리 추적할 수 있는지 직접 결정하는 세부 사항입니다.

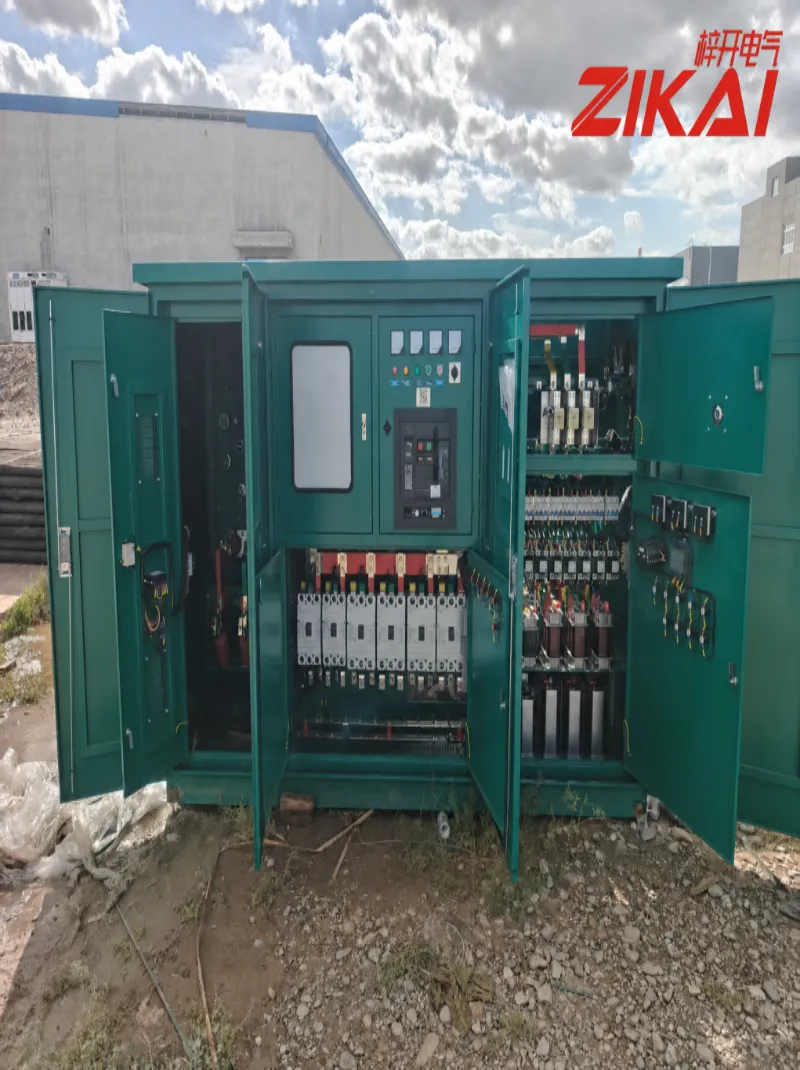

그림 02  변전소의 저전압 구역 내부. 몰드 케이스 회로 차단기, 미터 및 표시 램프는 함께 그룹화되어 있으며 오른쪽에는 커패시터 보상 회로가 있습니다. 도어가 열린 상태에서 구성 요소가 어떻게 배치되어 있는지가 장치의 유지 관리가 용이한지 여부를 가장 명확하게 보여줍니다.

그림 03  실외 변전소의 저전압 구획 외부. 노란색 "저전압실/허가된 직원 전용" 경고 표시는 손상되지 않고 쉽게 읽을 수 있습니다. 이는 현장 안전을 위한 기본 요구 사항이자 인계 검사 시 필수 항목입니다.

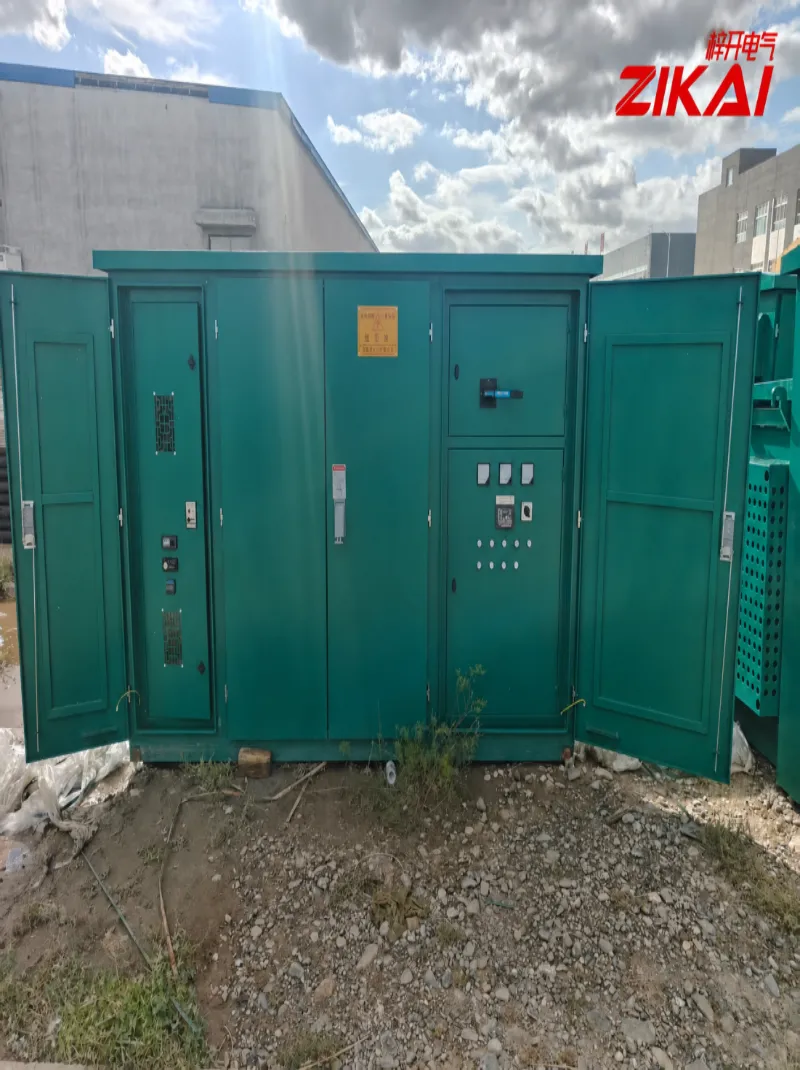

그림 04  고전압, 저전압 및 커패시터 보상 구획이 나란히 배치되어 있습니다. 커패시터 보상 구획이 이번 작업의 핵심입니다. 인클로저를 실외 베이스에 배치한 후에는 밀봉, 환기 및 접지 연속성도 장치별로 확인해야 합니다.

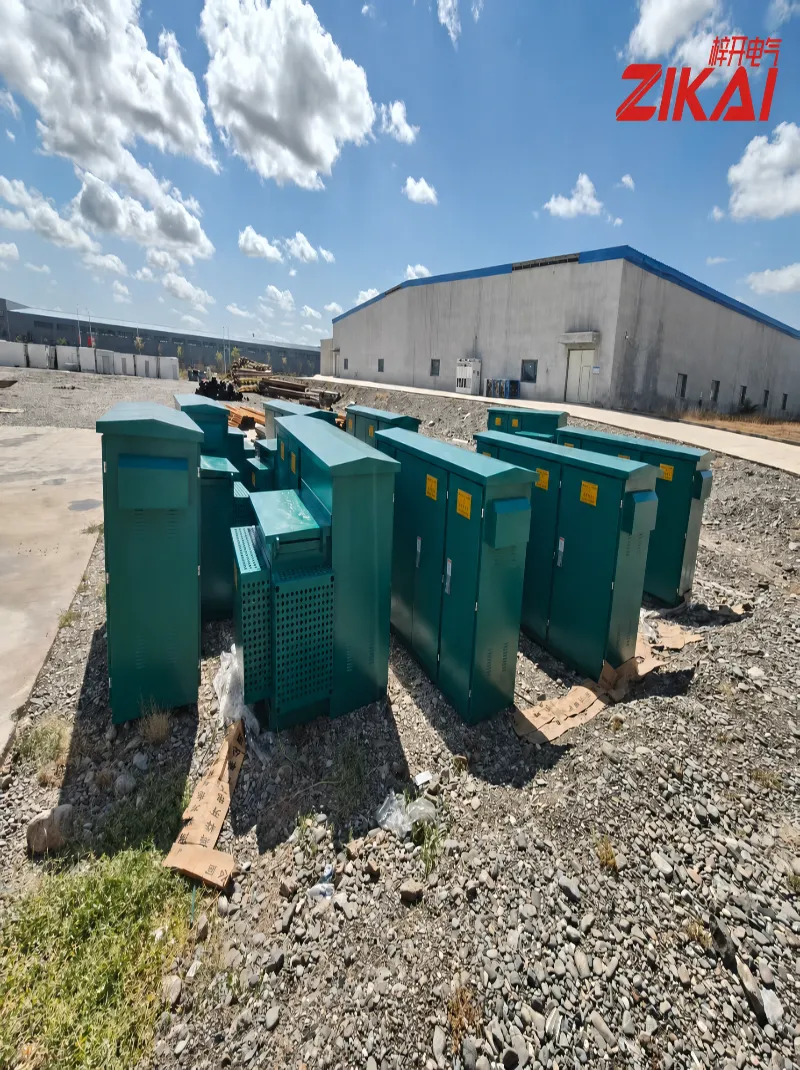

그림 05  장비가 현장으로 배송되어 설치 준비가 완료되었습니다. 야외 작업은 날씨, 바람에 날리는 모래 및 현장 조건과 경쟁하는 것을 의미합니다. 작업 순서가 얼마나 빡빡하게 계획되어 있는지에 따라 배송 속도가 결정되는 경우가 많습니다.

4. 우리가 타협하지 않는 세 가지 세부 사항

1. 스위칭 회로를 점검할 때까지 커패시터는 "연결"되지 않습니다.

커패시터 회로는 일반적으로 직렬 리액터와 함께 작동하여 고조파 증폭을 감쇠시키고 스위칭 시 돌입 전류를 제한합니다. 교체 중에 리액터와 접촉기의 상태를 무시하면 새 커패시터 뱅크가 설계된 것보다 훨씬 더 많은 돌입에 노출될 수 있습니다.

2. 내각의 솜씨가 10년 후의 유지관리 비용을 결정합니다.

위상 색상 코딩, 와이어 번호 슬리브, 단자 절연 부츠, 하네스 번들링, 버스바 고정 및 토크 등은 승인 사진에서는 눈에 띄지 않게 보이는 부품이며 10년 후에는 기술자가 의존하게 될 부품입니다. 올바르게 수행하면 10분 안에 결함을 추적할 수 있습니다. 부주의하게 수행하면 하루 종일 걸릴 수 있습니다.

3. 9개 단위, 하나의 표준

구성 요소 레이아웃, 단계 정의 및 라벨링이 동일한 현장의 장치마다 다른 경우 유지 관리는 추측이 됩니다. 우리는 9개 장치 모두에 단일 작업 표준과 라벨링 규칙을 적용하고 현장에 사진 기록을 보관하여 장비를 인도한 날부터 추적할 수 있습니다.

5. 고객이 얻는 것

• 보상 복원 - 무효 보상이 정상 수준으로 돌아와 역률과 전압 품질을 개선하고 라인 손실을 줄이고 변압기의 부하를 완화하는 데 도움이 됩니다.

• 더욱 안정적인 스위칭 - 커패시터, 리액터 및 접촉기 간의 관계가 재설정되어 비정상적인 스위칭으로 인한 2차 손상 위험이 줄어듭니다.

• 손쉬운 유지 관리 - 일관된 위상 색상 및 와이어 번호 구성으로 검사, 결함 위치 파악 및 예비 부품 교체가 더욱 빨라집니다.

• 문서화된 프로세스 - 주요 단계의 사진을 촬영하고 보관하여 향후 서비스 또는 시스템 확장을 위해 바로 사용할 수 있습니다.

6. 지카이전기 소개

Zikai Electric(ZIKAI)은 변전소 및 커패시터 보상 장치부터 관련 배전 및 케이블 접합 장비에 이르기까지 완전한 전력 장비 패키지를 제조, 개조 및 서비스합니다. 우리의 작업은 구체적입니다. 실제 작동 조건에서 장비를 안정적이고 서비스 가능하며 문제 없이 만드는 것입니다.

카슈가르는 해당 경로의 한 정거장입니다. 습한 해안 지역부터 온도 변화가 심한 바람이 부는 북서 지역까지, 장비는 실험실 조건에서 절대 작동하지 않습니다. 이것이 바로 우리가 모든 종단 처리와 라벨을 올바르게 처리해야 한다고 주장하는 이유입니다.
