글로벌 에너지 전환과 대규모 그리드 업그레이드에 힘입어진공 차단기전력 시스템에서 가장 널리 사용되는 보호 장치 중 하나인 VCB(VCB)는 체계적인 변화를 겪고 있습니다. 이러한 진화는 VCB를 중전압의 우세한 위치에서 고전압 애플리케이션으로, 단순한 스위칭 기능에서 지능형 그리드 노드로 이동시킵니다. 업계에서는 VCB가 친환경 대안, 디지털 통합 및 극도의 환경 적응성을 특징으로 하는 두 번째 성장 곡선에 진입했다는 사실을 널리 인식하고 있습니다.

I. 시장 및 기술 동인: VCB가 새로운 반복 주기에 진입함

진공 회로 차단기의 핵심 장점은 차단 매체(진공 자체)에 있으며 탄소 배출이 없고 강력한 차단 기능, 긴 전기 수명 및 유지 관리가 필요 없는 작동을 제공합니다. 중전압 범위(12kV~40.5kV)에서는 VCB가 오랫동안 지배적인 솔루션이었습니다. 그러나 더 높은 전압(72.5kV 이상)에서는 SF₆ 차단기가 우수한 절연 성능으로 선두 자리를 유지해 왔습니다. SF₆는 지구 온난화 지수가 매우 높기 때문에(CO2의 약 23,900배) SF₆의 사용은 점점 더 엄격해지는 국제 규정과 탄소 제약에 직면해 있습니다.

이러한 배경은 진공 회로 차단기 기술을 고전압 전송 응용 분야로 확장하기 위한 명확한 기술적 원동력을 제공합니다. 현재 주류 기술 개발 방향에는 단일 차단 진공 차단기의 내전압 성능 향상, 126kV 이상 다중 차단 시리즈 기술 적용, 친환경 가스 절연과 진공 차단을 결합한 하이브리드 솔루션이 포함됩니다.

다양한 차단 매체의 환경 영향 비교

II. 고전압 진공 기술: "트렌드"에서 "엔지니어링 검증"까지

진공 회로 차단기를 전송 전압 수준에 적용하려면 몇 가지 주요 기술 과제를 극복해야 합니다.

첫째, 진공차단기의 절연능력이다. 전압 레벨이 증가함에 따라 진공 갭, 접촉 표면 상태 및 전기장 균일성의 사전 타격 특성은 절연 성능에 크게 증폭된 영향을 미칩니다. 일반적인 기술 접근 ​​방식에는 접촉 구조(예: 축방향 자기장 접촉) 최적화, 차단기의 진공 수준 개선, 복합 절연 구조 사용이 포함됩니다.

둘째, 작동 메커니즘의 고속 응답입니다. 고전압 진공 회로 차단기는 일반적으로 총 차단 시간이 더 짧아야 작동 메커니즘의 기계적 특성이 더 높아집니다. 스프링 메커니즘, 영구 자석 액츄에이터 및 전자기 반발 메커니즘은 각각 빠른 열림, 초기 열림 속도 및 분산 제어 측면에서 고유한 장점과 단점을 가지고 있습니다.

셋째, 다중 차단 직렬 연결에서 전압 공유입니다. 126kV 이상의 전압 레벨에서는 단일 차단 진공 차단기의 기술적 난이도와 비용이 크게 증가하므로 다중 차단 직렬 연결이 실용적인 엔지니어링 옵션이 됩니다. 그러나 다중 브레이크 직렬 연결은 등급 커패시터 또는 동기 제어 기술과 같은 솔루션이 필요한 정적 및 동적 전압 분배 불균형 문제에 직면합니다.

공개된 업계 정보에 따르면 국내외 여러 배전반 제조업체와 연구기관이 126kV 수준의 프로토타입 개발을 완료하고 엔지니어링 검증 단계에 돌입했습니다. 이러한 진전은 업계 내에서 진공 스위칭 기술을 고전압 응용 분야로 확장하기 위한 실질적인 단계로 간주됩니다.

전압 레벨에 따른 진공 차단기의 기술적 특성

III. 스마트 통합: VCB는 "스위칭 요소"에서 "인식 노드"로 진화합니다.

배전 자동화 및 지능형 운영/유지보수 시스템의 프레임워크 내에서 진공 회로 차단기는 새로운 역할을 하고 있습니다. 기존 VCB는 오류 격리 및 라인 보호에 중점을 둡니다. 차세대 1차-2차 통합 VCB는 전류/전압 감지, 전력 수확, 상태 모니터링, 통신 및 보호 제어 기능을 심층적으로 통합합니다.

구체적으로 업계 기술 합의에는 다음이 포함됩니다. 진공 차단기를 갖춘 전자 계기용 변압기의 컴팩트한 통합 설계; 단락 오류를 신속하게 식별하고 제거하는 컨트롤러의 능력(일반적으로 몇 사이클 이내) 빠른 자동 재폐쇄 지원; 그리고 결함 기록 및 원격 통신 기능이 있습니다.

또한 재생 에너지 그리드 통합에 대한 수요가 증가함에 따라 높은 DC 구성 요소를 차단하기 위한 VCB에 대한 요구 사항도 높아지고 있습니다. 태양광, 풍력 및 에너지 저장 시스템 측의 단락 전류에는 상당한 비율의 DC 구성 요소가 포함되어 있어 기존 AC 시스템을 넘어서는 기술적 문제를 야기하는 경우가 많습니다.

1차-2차 통합 스마트 VCB의 기능 모듈

다양한 수준의 스마트 통합 비교

IV. 극한의 환경 적응성: 높은 침투 보호가 야외 제품의 핵심이 됩니다

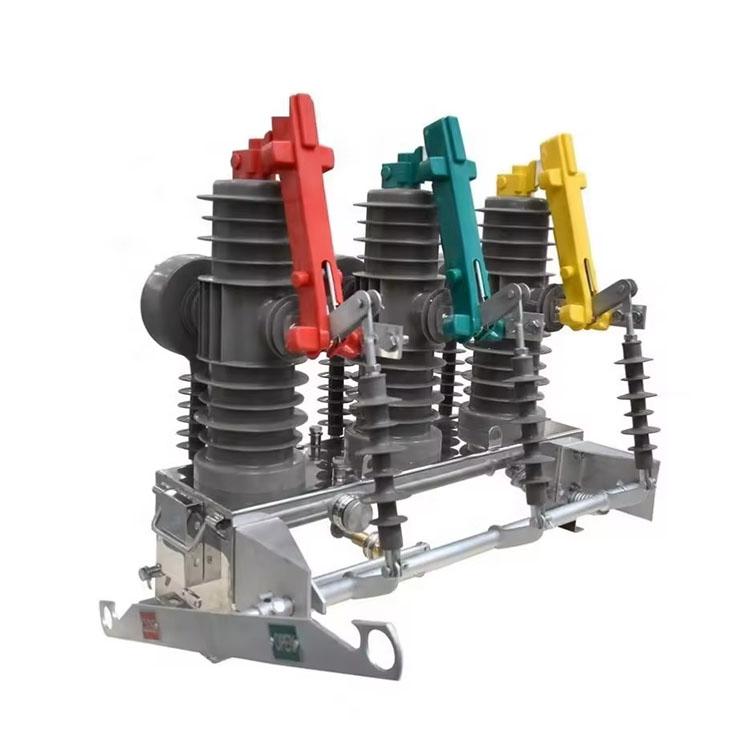

실외 기둥 장착형 진공 회로 차단기는 복잡하고 가변적인 환경에서 작동합니다. 습기, 응결, 염수 안개, 극한 온도 및 먼지는 장비 고장의 일반적인 원인입니다. 이 중 결로로 인한 절연열화 및 기구부식은 가장 두드러진 문제이다.

이러한 문제점을 해결하기 위해 전반적인 IP(Ingress Protection) 등급을 높이는 것이 최근 몇 년간 실외 VCB의 주요 기술 업그레이드 방향이 되었습니다. 업계 최고의 관행을 통해 보호 등급을 기존 IP54에서 IP67 또는 IP68로 높였습니다. IP67은 장비가 일시적인 물 속에서도 손상 없이 견딜 수 있음을 의미하고, IP68은 특정 조건에서 지속적으로 물 속에 잠겨 있는 동안 작동할 수 있는 능력을 의미합니다.

높은 IP 등급을 달성하기 위한 핵심 기술에는 차단기와 메커니즘 하우징 사이의 밀봉 인터페이스 설계, 작동 메커니즘의 부식 방지 처리, 부싱 절연체와 하우징 사이의 밀봉 구조 최적화가 포함됩니다.

침투 보호 등급에 따른 실외 VCB 비교
